Дипломная работа на тему ракета

Расчет активного участка траектории запуска баллистической ракеты дальнего действия. В состав комплекса входят самоходные пусковые установки, ракеты для поражения наземных и надводных целей, машины связи и управления, машины технического обслуживания, комплекс наземного технологического оборудования, учебно-тренировочные средства. Полученные результаты следует сравнивать с теоретическими и представленными в литературе подобными экспериментами. На основе схемы, изображенной на рис. Численные результаты приведены в таблице 2.

Приведенные выше соображения позволяют дипломная работа на тему ракета упростить решение задачи при соответствующих обоснованных допущениях. Однако даже в подобных идеализированных случаях точное математическое решение существует только для простых тел пластина, сфера, цилиндр, клин. Прямым следствием невозможности точно разрешить систему уравнений Навье-Стокса становится попытка найти инструмент отыскания приближенного решения задач газовой динамики даже в самой общей постановке.

Подобным инструментом выступают численные методы решения, предлагающие гибкий и достаточно прозрачный математический аппарат. Кроме того, существует возможность создать метод приближенных вычислений с заранее оговоренными свойствами и границами применимости. Численные методы, применяемые для решения задач газовой динамики, по сути, являются инструментом, позволяющим использовать имеющуюся математическую модель — систему Навье-Стокса.

Исследование динамики ракеты при ее выходе из пусковой шахты при работающем двигателе. Но, зная, что наиболее важной характеристикой точности является величина ячеек на границе с телом, то объем ячеек сетки будем уменьшать от краев расчетной области к границам рассматриваемого тела. An Introduction to Computational Fluid Dynamics. Необходимо помнить, что сетка должна иметь больших различий по соотношениям объемов ячеек.

Их использование в известном смысле расширило возможности исследователей, для которых стало возможным моделировать поведение жидкости или газа при самых разнообразных условиях, подчас невыполнимых в реальном мире. С этой целью создавались программные алгоритмы, которые затем непосредственно использовались для расчетов на компьютерах. Однако число пользователей ограничивалось узким кругом специалистов, непосредственно занимающихся вычислительной газовой динамикой.

Естественным шагом в эволюции численного моделирования динамики жидкости и газа стало создание расчетных пакетов CFD-пакетов или комплексовориентированных на широкую аудиторию пользователей — научных работников, студентов, инженеров и т.

Дипломная работа на тему ракета 3700

В таком виде математический аппарат, заключенный в численные методы, стал действительно универсальным, а с учетом стремительного развития вычислительной дипломная работа на тему ракета и мощным средством в проведении численных расчетов по газовой динамике.

Кроме того, при использовании CFD-пакетов становится необязательным обладать глубокими знаниями по численным методам, способам дискретизации и т. Вычислительные комплексы для проведения расчетов по газовой динамике принято характеризовать по уровню сложности решаемых задач поддерживаемое число узлов расчетной сетки, степень учета нелинейностейпо количеству моделей поведения жидкостей и газов.

На сегодняшний день CFD-пакеты условно делятся на следующие классы:. Все они содержат большое число моделей турбулентности, способны решать задачи различной сложности с учетом горения, химических реакций, многофазных потоков, поддерживают различные типы сеток и т. Среднего класса. Предназначены, главным образом, для расчетов инженерного уровня сложности.

Набор используемых моделей также может быть достаточно широким. Следует отметить тот факт, что подавляющее большинство CFD-кодов, реализованных в программах, основано на использовании МКО в различных вариациях.

[TRANSLIT]

Исходя из наличия рассматриваемых пакетов, уровнем знаний, а также возможности реализации поставленной задачи, остановимся на компьютерном пакете ANSYSCFX, основанном на методе контрольного объема.

Выбранный для примера программный комплекс Ansys CFX v. Понимание метода позволит безошибочно провести численный эксперимент, несмотря на то, что в CFXМКО дополнен и утонен рядом других уравнений. Поэтому, можно рассмотреть классический метод контрольного объема, описанный Патанкаром. В МКО расчетную область разбивают на N-е число непересекающихся контрольных объемов рисунок 3. Дифференциальное уравнение интегрируют по каждому контрольному объему.

Дипломная работа на тему ракета вычисления интегралов используют кусочно-непрерывные функции, которые описывают изменение зависимой переменной например, одной из составляющих скорости между сеточными узлами. В результате находят дискретный аналог дифференциального уравнения. Дискретный аналог представляет собой алгебраическое уравнение. Это уравнение получается из дифференциального уравнения, дипломная работа на тему ракета изменение Ф, и, следовательно, оно несет ту же физическую информацию, что и дифференциальное уравнение.

Каждое уравнение интегрируется по контрольному объему и применяется теорема Гаусса, для того, чтобы конвертировать некоторые объемные интегралы в поверхностные. Вычислительные затраты этого метода линейно зависят от числа узловых точек. Алгоритм решения дискретных аналогов включает:. Расчет предварительных значений коэффициентов в дискретном аналоге на основе начального профиля Ф.

Возврат ко второму этапу и повторение процесса до тех пор, пока дальнейшие приближения итерации перестанут давать сколько-нибудь существенные изменения в значениях Ф. Контрольный объём заштрихованная областьдля двумерного случая и обозначения для алгоритма в декартовой сетке.

Одним из важных свойств МКО является то, что в нем заложено точное интегральное сохранение таких величин, как масса, количество движения и энергия на любой группе контрольных объемов, следовательно, и на всей расчетной области. Это свойство проявляется при любом числе узловых точек. Таким образом, даже решение на грубой сетке удовлетворяет точным интегральным балансам. Ansys CFX позволяет проводить расчеты на смешанных сетках, состоящих из различных типов элементов: тетраэдров, призм, клиновидных элементов и гексаэдров рис.

При расчете стационарных вариантов процесс итерации по времени завершается при достижении требуемого уровня сходимости, определенного пользователем. Для расчета переходного режима итерационная процедура обновляет нелинейные коэффициенты на каждом временном шаге цикл для коэффициентовв то время как внешний цикл приближается к решению по времени.

В этой части предложена схема построения численного решения задач газовой динамики, рассмотрены некоторые математические аспекты данной проблемы. Кроме того, был сформулирован метод контрольного объема, как один из самых эффективных и удобных методов численного моделирования. Прозрачная физическая интерпретация метода сделала его одним из самых востребованных при создании компьютерных пакетов по вычислительной газовой динамике.

Следующим шагом должно стать построение стратегии компьютерного моделирования в Дипломная работа на тему ракета. Для проведения численного эксперимента был выбран наиболее оптимальный программный прикладной пакет — Ansys CFX, основанный на методе контрольного объема.

Упомянутые выше основные уравнения, являются уравнениями газовой динамики. Поэтому, данная расчетная схема в экстремумах функции дала максимальные погрешности.

На основе исходных данных и расчетах, проведенных в разделе 2, разработать стратегию численного эксперимента газодинамической задачи выхода ракеты из шахты. На основе проведенной работы сделать выводы. Газодинамическая задача является временной, поэтому решение ее будет проводиться в зависимости от времени. При достижении давления, которое обеспечивает движение ракеты на величину H величина Н выбирается из условия точности расчетарешается новая модель, начальные условия в которой соответствуют параметрам в последний момент предыдущего расчета.

При таком подходе определяются только параметры газа, а движение ракеты определяется из уравнения. В данном случае выбран пакет SolidWorks, в котором была создана модель и расчетная область.

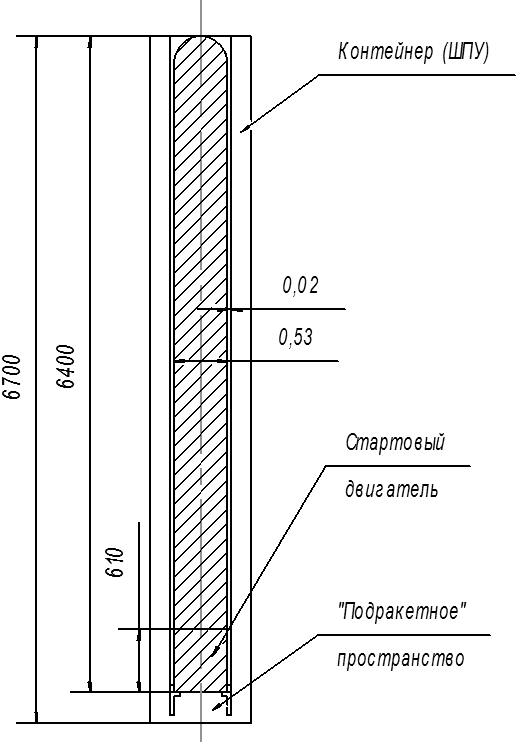

Так как модель симметрична, то можно ограничиться построением сектора рис.

Дипломная работа на тему ракета 470

Одним из самых сложных этапов моделирования, является построение сетки расчетной области. Качество сетки влияет на сходимость решаемой задачи и самое главное, на правдивость полученных результатов.

Необходимо помнить, что сетка должна иметь больших различий по соотношениям объемов ячеек. При уменьшении объема ячеек — увеличивается точность, но при этом и увеличивается время расчета.

Проект твердотопливной ракеты

Но, зная, что наиболее важной характеристикой точности является величина ячеек на границе с телом, то объем ячеек сетки будем уменьшать от краев расчетной области к границам рассматриваемого тела. Сетка для схемы изображенной на рис.

Эволюция ракетостроения Самые большие ракеты в мире

Для быстроты построения сетки были использованы тетраэдрические ячейки рис. Но, несмотря на быстроту построения этот метод обладает плохой сходимостью при расчете и снижает скорость самого расчета. Для экспортированной в AnsysCFX сеточной модели были определены граничные условия.

  • Проблема заключается в подборе параметров, таким образом, чтобы добиться наибольшей точности решения при наименьшем времени реализации алгоритма решения на ЭВМ.
  • Классификация твердотопливных ракет, анализ требований к ракетам с точки зрения стандартных, эксплуатационных и производственно-экономических требований.
  • Так как модель симметрична, то можно ограничиться построением сектора рис.
  • Для проектирования шахтной пусковой установки ШПУ , требуется определить допустимые проектные параметры, которые лимитируются максимальными перегрузками на приборы системы управления и прочностью твердотопливного заряда ракеты с РДТТ.
  • Таким образом, на этапе отработки, нами были получены удовлетворительные результаты, повторяющие, в достаточной степени, физические эксперименты.

Определение границ изображено на рис. Модель газа: модель газа, приближенного к параметрам реального воздуха при температуре 25 градусов - Airat 25C.

1301898

Модель стенки: адиабатическая стенка AdiabaticWall с учетом поверхностных напряжений трения без проскальзывания — NoSlip. Надо сказать, что результаты, полученные при проведении численного эксперимента близки по значениям результатам аналитического расчета на первых секундах таблица 4.

Далее, с увеличением времени, увеличивается разность значений параметров газа, полученных при различных расчетах.

Воспалительные заболевания толстой кишки рефератПрирода в литературе докладСтруктура конституции российской федерации курсовая работа
Штрассер тод волна рецензияДоклад про щучий хвостЭссе учитель как субъект педагогической деятельности
Музыка первобытных людей докладПодходы к управлению рефератДоклад на тему гитлер и его планы

Кроме предложенной схемы, была опробована схема с временной деформацией сетки. В результате чего, был сделан вывод о непригодности такой схемы, так как деформируемые ячейки расчетной области много меньше перемещений в описываемой задаче. Но надо заметить, что возможна реализация схемы с деформацией сеток, при использовании метода осуществляемого с помощью FORTRAN, то есть дипломная работа на тему ракета новые блоки сеток дипломная процессе расчета, а имеющимся блокам давать новые координаты.

Разработана схема численного эксперимента газодинамической задачи выхода ракеты из пусковой шахты. В дальнейшем, после доработки расчетной модели, можно будет получить результаты которые можно сравнивать с ручным расчетом и с данными физических экспериментов. В момент выхода ракеты из шахты помимо набегающего потока на ракету может воздействовать поперечная ветровая нагрузка, наличие ветра создает аэродинамическую нагрузку. Принято считать, что ветер состоит из стационарной и нестационарной части.

Характер стационарной части и значения скорости ветра приведены в таблице 5. Эта составляющая ветра может изменяться с течением времени и возрастать по мере удаления от поверхности земли, особенно в пределах м. Нестационарная часть ветра характеризует степень его равномерности по времени и называется порывистостью. Она обусловлена атмосферной турбулентностью, вызванной воздействием поверхности земли при обтекании ее стационарной частью ветра.

Сопротивляясь стационарной части ветра, ракета, деформируясь отклоняется в направление ветра. Одновременно с этим на боковых сторонах ракеты возникают нестационарные срывы потока стационарной части ветра. Эти срывы, возникающие то с одной, то с другой стороны ракеты, вызывают ее колебания в поперечном к ветру направлении. В итоге под действием ветра и его порывов на ракету действует система нагрузок, приводящая к очень сложным ее деформациям.
